혁신 연구를 위한 2차원 결정체

이 단결정은 2D 소재를 직접 제작할 수 있는 흥미로운 기회를 제공합니다.

  • 산화된 실리콘 기판에 샘플 제공
  • X, Y 좌표 제공
  • 플레이크 식별을 돕는 마이크로이미지 포함
  • 모든 플레이크는 단층 두께에 최소 면적은 10μm2

현재 제공되는 2차원 결정체

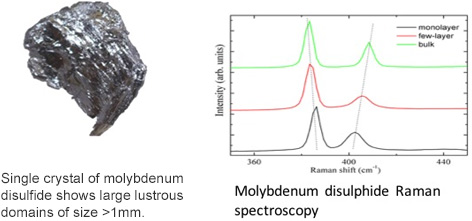

이황화 몰리브덴, MoS2

이황화 몰리브덴은 간접 밴드갭이 1.3 eV인 전이 금속 디칼코게나이드입니다. 밴드갭이 커서 전자 및 광전자 공학 분야에서 사용하기에 이상적입니다.

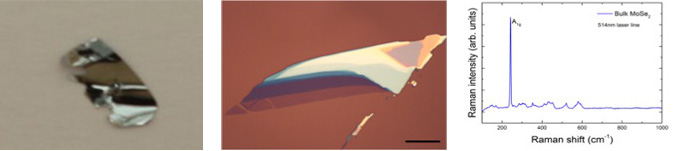

이셀렌화 몰리브덴, MoSe2

이셀렌화 몰리브덴도 전이 금속 디칼코게나이드입니다. MoSe2는 간접형 반도체이며, 적층 두께가 원자 한계까지 줄어들 때 직접 밴드갭에서 열구동 크로스오버가 나타납니다.

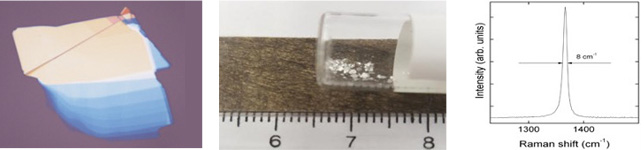

육방정계 질화붕소, hBN

육방정계 질화붕소는 큰 밴드갭의 크기가 5eV인 절연층 소재입니다. hBN은 원자 두께 박막의 고품질 유전체뿐만 아니라 플라스몬 장치용 플랫폼으로도 사용할 수 있습니다.

이황화 텅스텐, WS2

이황화 텅스텐은 간접형 반도체이며 밴드갭는 약 1.6eV입니다. 단분자층 상태에서 밴드갭은 크기가 2.1eV가 되어 강한 광루미네선스를 나타냅니다. WS2는 전자 이동도가 높아서 전자 응용 분야에서 쉽게 사용할 수 있습니다.

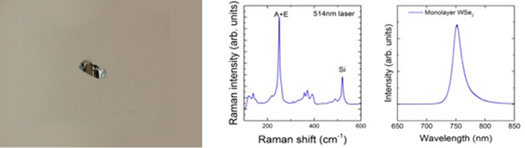

이셀렌화 텅스텐, WSe2

이셀렌화 텅스텐은 적외선 영역에 밴드갭이 있습니다. 그래서 고품질의 선명한 광학 특성이 필요한 응용 분야에 사용됩니다.

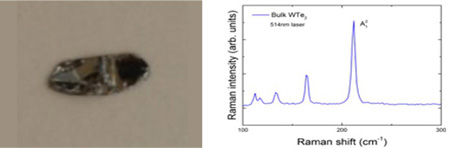

이텔루르화 텅스텐, WTe2

이텔루르화 텅스텐은 상대적으로 큰 불포화 자기 저항에 대해 광범위하게 연구되어 왔으며, 네이처(Nature)에도 보고되었습니다.

흑린(포스포린)

흑린은 그래핀 후에 광범위하게 분리되어 특성화된 두 번째 2차원 소재입니다. 흑린은 1000cm2/Vs에 이르는 높은 이동성 때문에 전자 산업에서 응용될 잠재력이 있습니다.

셀렌화 갈륨, GaSe

셀렌화 갈륨은 밴드갭이 약 2eV인 반도체입니다. GaSe는 강한 광루미네선스와 직접 밴드갭을 가지고 있어서 광전자 장치에 사용됩니다.

그래피늄 흑연

그래핀은 2004년에 플레이크 크기가 센티미터 차원이 넘는 특별한 HOPG 스타일 흑연인 그래피늄을 사용하여 생산되었습니다.

황화비소, As2S3

황화비소는 뜻밖의 특성과 약 2.5eV의 예상 밴드갭을 갖는 반도체입니다.

지원 및 조언

굿펠로우는 2차원 결정체의 박리와 산화된 실리콘 기판 위의 증착을 지원할 수 있습니다. 모든 시료는 산화된 기판에 공급되며, 플레이크 식별을 돕기 위해 (x,y) 좌표와 함께 다양한 배율의 마이크로이미지가 포함됩니다. 모든 플레이크는 단층 두께에 최소 면적은 10μm2입니다.

자세한 사항은 전화 0800 731 4653(영국) 및 +44 1480 424 800 또는 이메일 info@goodfellow.com으로 문의하십시오 .

굿펠로우는 일반적인 그래핀 제품도 제공합니다.

  • 전송이 용이한 그래핀 필름
  • 화학 증착(CVD) 그래핀
  • 그래핀 잉크
  • 그래핀 나노 혈소판
